监控指标

从 Pigsty v1.5.1 标签恢复的历史文档。

指标（Metric） 是Pigsty监控系统的核心概念。

指标形式

指标在形式上是可累加的，原子性的逻辑计量单元，可在时间段上进行更新与统计汇总。

指标通常以 带有维度标签的时间序列 的形式存在。举个例子，Pigsty沙箱中的pg:ins:qps_realtime指展示了所有实例的实时QPS。

pg:ins:qps_realtime{cls="pg-meta", ins="pg-meta-1", ip="10.10.10.10", role="primary"} 0
pg:ins:qps_realtime{cls="pg-test", ins="pg-test-1", ip="10.10.10.11", role="primary"} 327.6
pg:ins:qps_realtime{cls="pg-test", ins="pg-test-2", ip="10.10.10.12", role="replica"} 517.0
pg:ins:qps_realtime{cls="pg-test", ins="pg-test-3", ip="10.10.10.13", role="replica"} 0

用户可以对指标进行运算：求和、求导，聚合，等等。例如：

$ sum(pg:ins:qps_realtime) by (cls)        -- 查询按集群聚合的 实时实例QPS
{cls="pg-meta"} 0
{cls="pg-test"} 844.6

$ avg(pg:ins:qps_realtime) by (cls)        -- 查询每个集群中 所有实例的平均 实时实例QPS
{cls="pg-meta"} 0
{cls="pg-test"} 280

$ avg_over_time(pg:ins:qps_realtime[30m])  -- 过去30分钟内实例的平均QPS
pg:ins:qps_realtime{cls="pg-meta", ins="pg-meta-1", ip="10.10.10.10", role="primary"} 0
pg:ins:qps_realtime{cls="pg-test", ins="pg-test-1", ip="10.10.10.11", role="primary"} 130
pg:ins:qps_realtime{cls="pg-test", ins="pg-test-2", ip="10.10.10.12", role="replica"} 100
pg:ins:qps_realtime{cls="pg-test", ins="pg-test-3", ip="10.10.10.13", role="replica"} 0

指标模型

每一个指标（Metric），都是一类数据，通常会对应多个时间序列（time series）。同一个指标对应的不同时间序列通过维度进行区分。

指标 + 维度，可以具体定位一个时间序列。每一个时间序列都是由 （时间戳，取值）二元组构成的数组。

Pigsty采用Prometheus的指标模型，其逻辑概念可以用以下的SQL DDL表示。

-- 指标表，指标与时间序列构成1:n关系
CREATE TABLE metrics (
    id   INT PRIMARY KEY,         -- 指标标识
    name TEXT UNIQUE              -- 指标名称，[...其他指标元数据，例如类型]
);

-- 时间序列表，每个时间序列都对应一个指标。
CREATE TABLE series (
    id        BIGINT PRIMARY KEY,               -- 时间序列标识
    metric_id INTEGER REFERENCES metrics (id),  -- 时间序列所属的指标
    dimension JSONB DEFAULT '{}'                -- 时间序列带有的维度信息，采用键值对的形式表示
);

-- 时序数据表，保存最终的采样数据点。每个采样点都属于一个时间序列
CREATE TABLE series_data (
    series_id BIGINT REFERENCES series(id),     -- 时间序列标识
    ts        TIMESTAMP,                        -- 采样点时间戳
    value     FLOAT,                            -- 采样点指标值
    PRIMARY KEY (series_id, ts)                 -- 每个采样点可以通过 所属时间序列 与 时间戳 唯一标识
);

这里我们以pg:ins:qps指标为例：

-- 样例指标数据
INSERT INTO metrics VALUES(1, 'pg:ins:qps');  -- 该指标名为 pg:ins:qps ，是一个 GAUGE。
INSERT INTO series VALUES                     -- 该指标包含有四个时间序列，通过维度标签区分
(1001, 1, '{"cls": "pg-meta", "ins": "pg-meta-1", "role": "primary", "other": "..."}'),
(1002, 1, '{"cls": "pg-test", "ins": "pg-test-1", "role": "primary", "other": "..."}'),
(1003, 1, '{"cls": "pg-test", "ins": "pg-test-2", "role": "replica", "other": "..."}'),
(1004, 1, '{"cls": "pg-test", "ins": "pg-test-3", "role": "replica", "other": "..."}');
INSERT INTO series_data VALUES                 -- 每个时间序列底层的采样点
(1001, now(), 1000),                           -- 实例 pg-meta-1 在当前时刻QPS为1000
(1002, now(), 1000),                           -- 实例 pg-test-1 在当前时刻QPS为1000
(1003, now(), 5000),                           -- 实例 pg-test-2 在当前时刻QPS为1000
(1004, now(), 5001);                           -- 实例 pg-test-3 在当前时刻QPS为5001
  • pg_up 是一个指标，包含有4个时间序列。记录了整个环境中所有实例的存活状态。
  • pg_up{ins": "pg-test-1", ...}是一个时间序列，记录了特定实例pg-test-1 的存活状态

指标来源

Pigsty的监控数据主要有四种主要来源： 数据库，连接池，操作系统，负载均衡器。通过相应的exporter对外暴露。

完整来源包括：

  • PostgreSQL本身的监控指标
  • PostgreSQL日志中的统计指标
  • PostgreSQL系统目录信息
  • Pgbouncer连接池中间价的指标
  • PgExporter指标
  • 数据库工作节点Node的指标
  • 负载均衡器Haproxy指标
  • DCS（Consul）工作指标
  • 监控系统自身工作指标：Grafana，Prometheus，Nginx
  • Blackbox 探活指标（v1.5.1 中列为后续覆盖项）

关于全部可用的指标清单，请查阅 v1.5.1 PG Exporter 指标定义 一节

指标数量

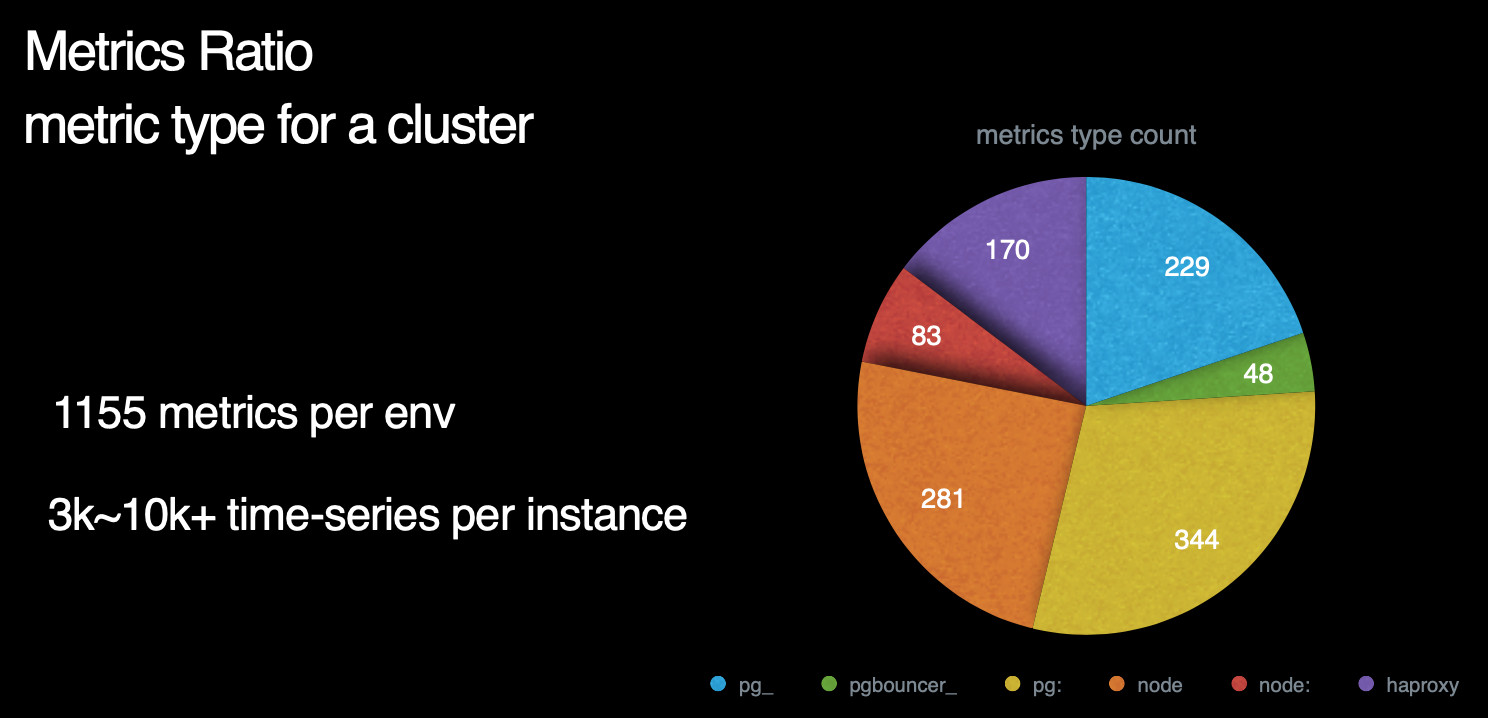

那么，Pigsty总共包含了多少指标呢？ 这里是一副各个指标来源占比的饼图。我们可以看到，右侧蓝绿黄对应的部分是数据库及数据库相关组件所暴露的指标，而左下方红橙色部分则对应着机器节点相关指标。左上方紫色部分则是负载均衡器的相关指标。

数据库指标中，与postgres本身有关的原始指标约230个，与中间件有关的原始指标约50个，基于这些原始指标，Pigsty又通过层次聚合与预计算，精心设计出约350个与DB相关的衍生指标。

因此，对于每个数据库集群来说，单纯针对数据库及其附件的监控指标就有621个。而机器原始指标281个，衍生指标83个一共364个。加上负载均衡器的170个指标，我Pigsty共有接近1200类指标。

注意，这里我们必须辨析一下指标（metric）与时间序列（ Time-series）的区别。 这里我们使用的量词是 类 而不是个 。 因为一个指标可能对应多个时间序列。例如一个数据库中有20张表，那么 pg_table_index_scan 这样的指标就会对应有20个对应的时间序列。

截止至2021年，Pigsty的指标覆盖率在所有作者已知的开源/商业监控系统中一骑绝尘，详情请参考横向对比。

指标层次

Pigsty还会基于现有指标进行加工处理，产出 衍生指标（Derived Metrics） 。

例如指标可以按照不同的层次进行聚合

实体 标识名 标识样例 标签
Environment job pgsql, redis, staging {job}
Shard pg-test-shard\d+ {job, cls*}
Cluster cls pg-meta, pg-test {job, cls}
Service pg-meta-primary, pg-test-replica {job, cls}
Instance ins pg-meta-1, pg-test-1 {job, cls, ins, ip, instance}
Database datname test {..., datname}
Object public.pgbench_accounts {..., datname, <object>}

从原始监控时间序列数据，到最终的成品图表，中间还有着若干道加工工序。

这里以TPS指标的衍生流程为例。

原始数据是从Pgbouncer抓取得到的事务计数器，集群中有四个实例，而每个实例上又有两个数据库，所以一个实例总共有8个DB层次的TPS指标。

而下面的图表，则是整个集群内每个实例的QPS横向对比，因此在这里，我们使用预定义的规则，首先对原始事务计数器求导获取8个DB层面的TPS指标，然后将8个DB层次的时间序列聚合为4个实例层次的TPS指标，最后再将这四个实例级别的TPS指标聚合为集群层次的TPS指标。

Pigsty共定义了360类衍生聚合指标，后续还会不断增加。衍生指标定义规则详见 指标层次

特殊指标

目录（Catalog） 是一种特殊的指标

Catalog与Metrics比较相似但又不完全相同，边界比较模糊。最简单的例子，一个表的页面数量和元组数量，应该算Catalog还是算Metrics？

跳过这种概念游戏，实践上Catalog和Metrics主要的区别是，Catalog里的信息通常是不怎么变化的，比如表的定义之类的，如果也像Metrics这样比如几秒抓一次，显然是一种浪费。所以我们会将这一类偏静态的信息划归Catalog。

Catalog主要由定时任务（例如巡检）负责抓取，而不由Prometheus采集。一些特别重要的Catalog信息，例如pg_class中的一些信息，也会转换为指标被Prometheus所采集。

Pigsty提供了 PGCAT 系列监控面板，可以直接从目标数据库的Catalog中采集并呈现信息。

小结

了解了Pigsty指标后，不妨了解一下Pigsty的 告警系统 是如何将这些指标数据用于实际生产用途的。
